Garlist Hala 9,15x20x4,5 m plachtová, PVC 750 g/m² (GH20/750)

Garlist GH20/750 Skladovací plachtová hala 9,15 × 20 × 4,5 m, PVC 750 g/m²

!!(Naskladnění proběhne přibližně do 10.9.)!!

Velkokapacitní skladovací plachtová hala Garlist GH20/750 nabízí mimořádně prostorné řešení pro firmy, zemědělství, stavebnictví, výrobu i rozsáhlejší soukromé skladování. Díky půdorysu 9,15 × 20 m poskytuje celkovou krytou plochu 183 m² a vytváří rozsáhlý prostor pro skladování materiálu, strojů, techniky, paletového zboží, vozidel i dalšího vybavení.

Základem haly je robustní pozinkovaná ocelová konstrukce sestavená z hlavních rámů z trubek Ø 60 × 1,8 mm. Jednotlivé rámy jsou rozmístěny v pravidelné rozteči 2 m a propojeny pěti podélnými výztuhami Ø 48 × 1,5 mm. Celou konstrukci chrání silné bílé PVC opláštění o vysoké gramáži 750 g/m².

Sedlová střecha s výrazným sklonem

Garlist GH20/750 využívá sedlovou konstrukci střechy s výrazným sklonem na obě strany. Toto provedení napomáhá přirozenému odvádění dešťové vody směrem k bočním stranám haly a omezuje její hromadění na střešní ploše.

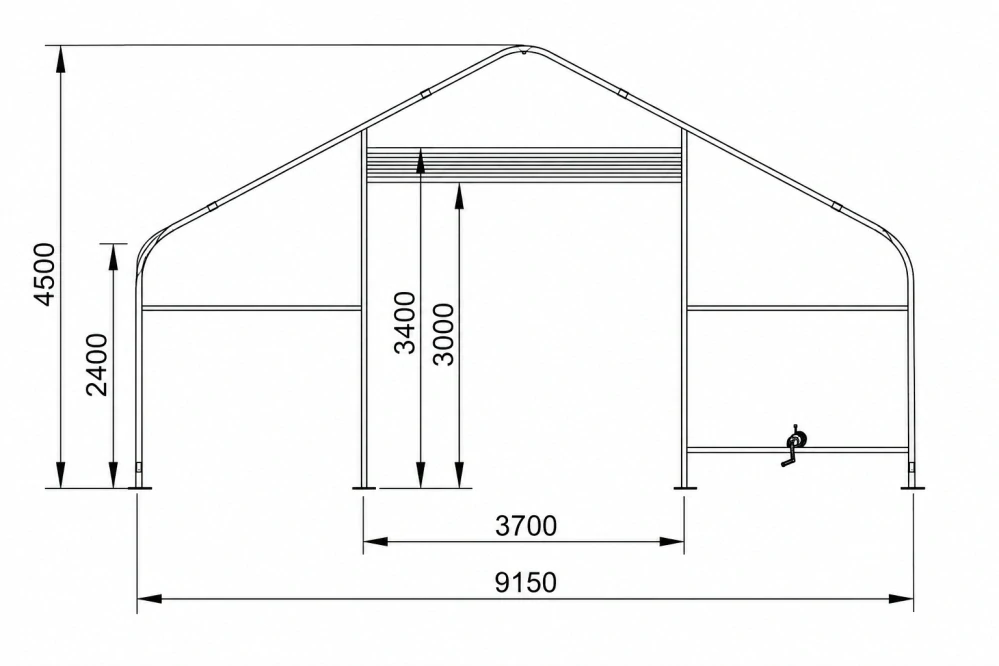

Vrchol střechy dosahuje výšky 4,5 m, zatímco svislá boční část konstrukce má výšku 2,4 m. V kombinaci s délkou 20 metrů vzniká rozměrný vnitřní prostor vhodný také pro větší techniku, stroje nebo velké množství skladovaného materiálu.

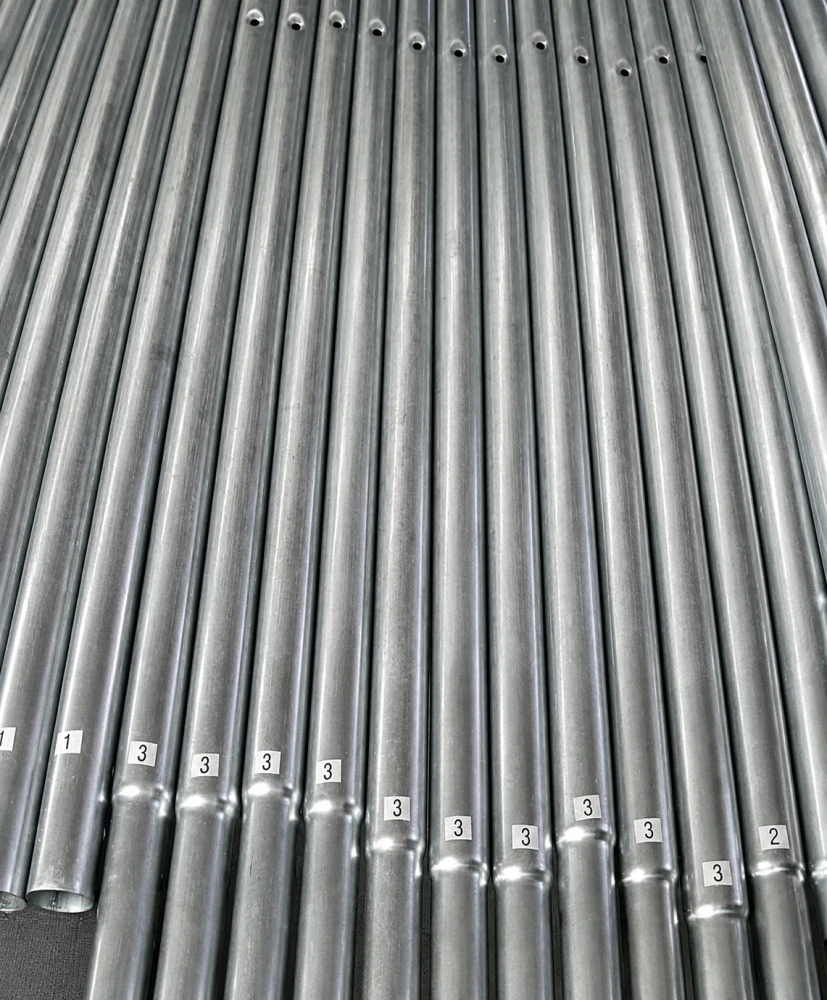

Robustní pozinkovaná ocelová konstrukce

Nosnou část haly tvoří pevná pozinkovaná ocelová trubková konstrukce. Hlavní příčné rámy jsou vyrobeny z ocelových trubek o průměru 60 mm a tloušťce stěny 1,8 mm.

Po celé délce 20 metrů jsou jednotlivé hlavní rámy rozmístěny v pravidelné rozteči 2 m a vzájemně propojeny 5 podélnými výztuhami Ø 48 × 1,5 mm. Výsledkem je pevný konstrukční celek, který současně ponechává celý střed haly volný bez podpěrných sloupů.

• hlavní ocelové rámy Ø 60 × 1,8 mm

• rozteč hlavních rámů 2 m

• 5 podélných výztuh

• podélné výztuhy Ø 48 × 1,5 mm

• šroubované spojení konstrukčních dílů

• volný interiér bez středových podpěrných sloupů

Silné PVC opláštění 750 g/m²

Celou halu chrání bílá PVC plachta o vysoké gramáži 750 g/m². Opláštění zakrývá střechu, boční stěny i čelní části haly a vytváří uzavřený krytý prostor pro uloženou techniku, materiál a další vybavení.

Vysoká gramáž opláštění je důležitým prvkem zejména u skladovací haly těchto rozměrů, kde plachta vytváří rozsáhlou krycí plochu a je dlouhodobě vystavena venkovním podmínkám.

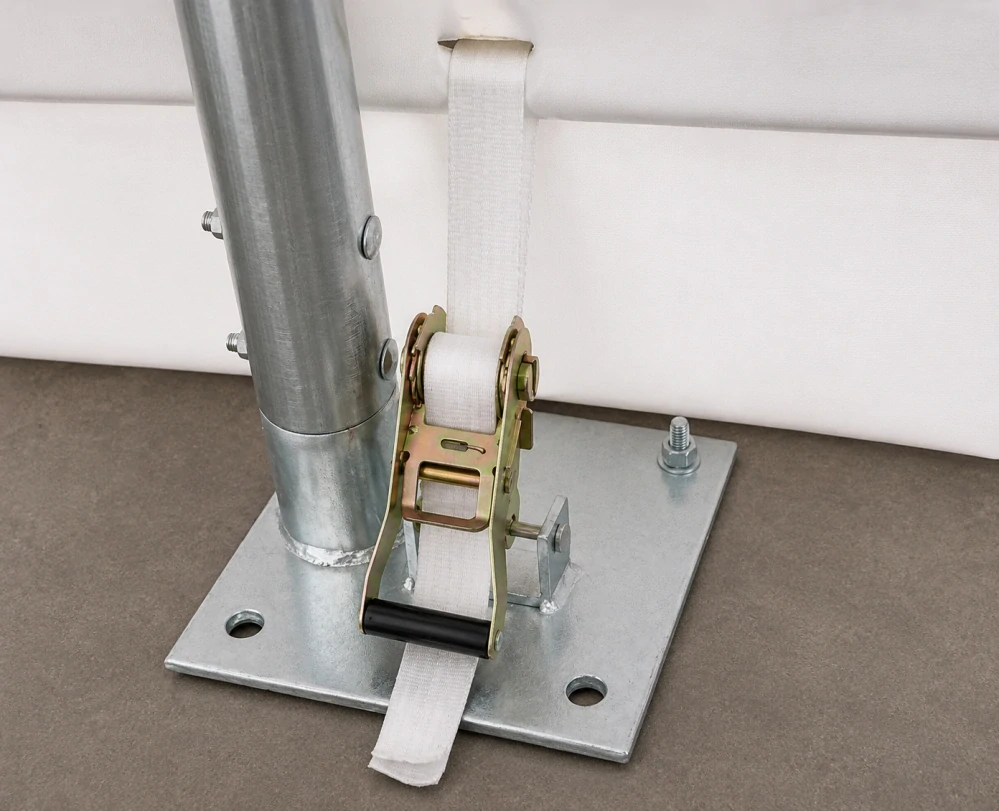

Ráčnový systém pro pevné dopnutí plachty

Plachtové opláštění je ke konstrukci vypínáno pomocí pevných popruhů a ráčnového napínacího mechanismu. Tento systém umožňuje plachtu rovnoměrně dopnout a pevně přitáhnout ke konstrukci.

Napnutí opláštění lze v průběhu používání kontrolovat a podle potřeby upravit, aby plachta správně kopírovala tvar konstrukce a zůstala dostatečně vypnutá.

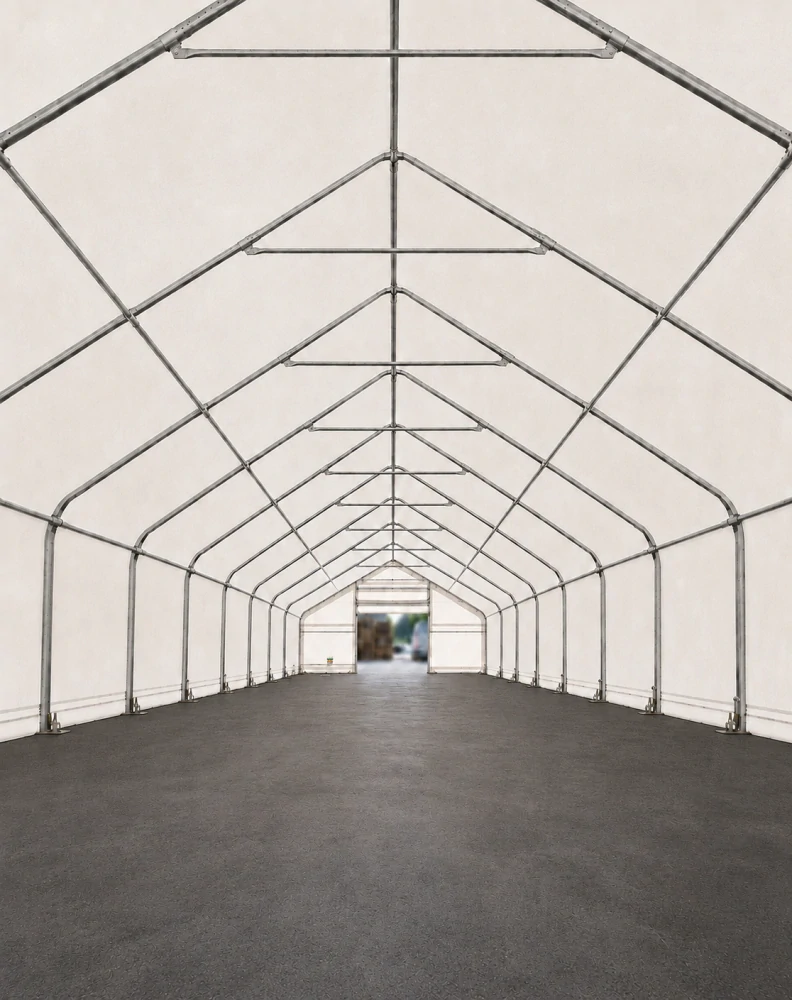

183 m² volného prostoru bez středových sloupů

Půdorys haly 9,15 × 20 m poskytuje celkovou krytou plochu 183 m². Jednou z hlavních výhod konstrukce je skutečnost, že uvnitř nejsou žádné středové podpěrné sloupy, které by omezovaly pohyb nebo rozmístění skladovaného vybavení.

Celou plochu tak lze efektivně využít pro palety, stavební materiál, stroje, zemědělskou techniku, vozidla, pracovní vybavení nebo případné vnitřní regálové systémy. Otevřený prostor zároveň výrazně usnadňuje manipulaci s většími předměty a pohyb techniky uvnitř haly.

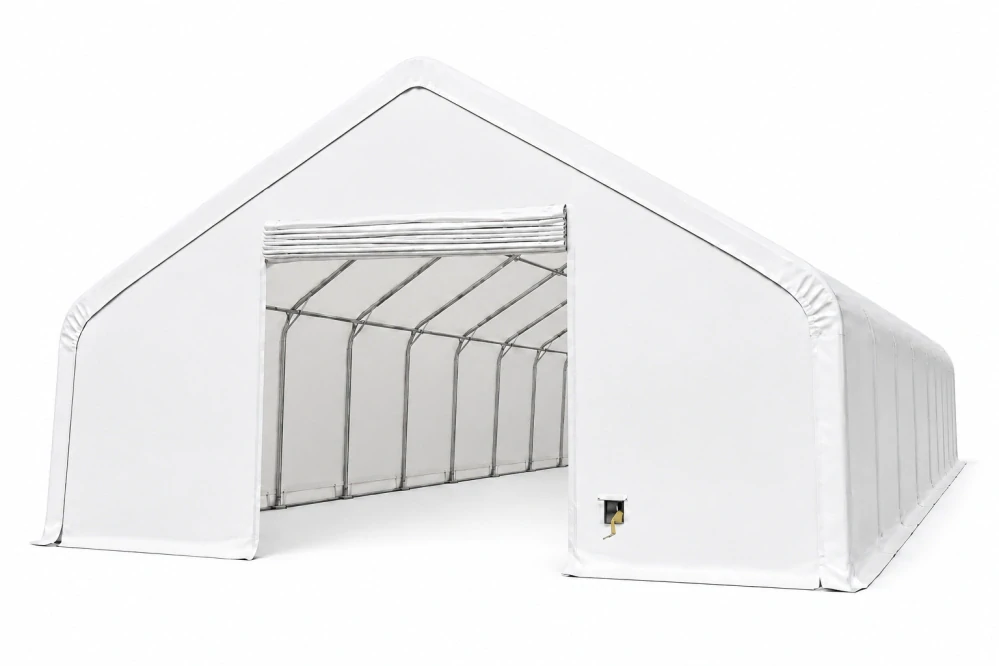

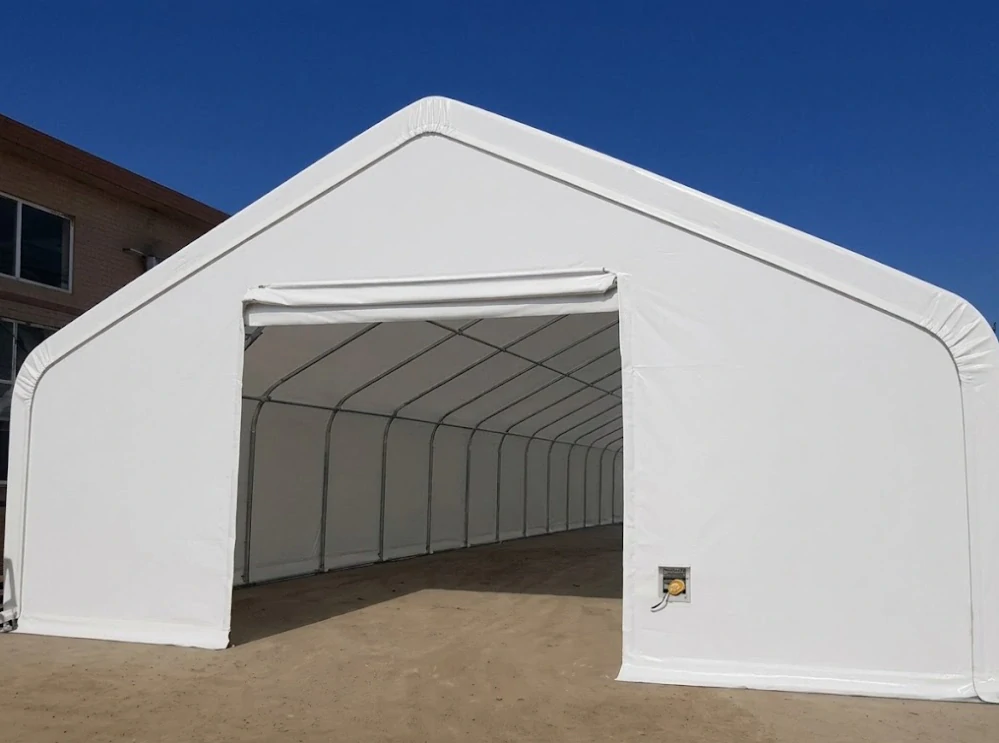

Velká rolovací vrata s ručním navijákem

Na předním čele haly se nachází velká rolovací vrata ovládaná mechanickým ručním navijákem. Navíjecí mechanismus umožňuje čelní část plachty pohodlně vytahovat směrem nahoru bez nutnosti ručního skládání celého vstupu.

Vstup má šířku 3,7 m a výšku 3,0 m. Konstrukční výška prostoru v oblasti vstupu dosahuje 3,4 m. Velký vstup usnadňuje manipulaci s materiálem a umožňuje vjezd techniky odpovídajících rozměrů.

Vstup se nachází pouze na předním čele haly. Zadní čelo je plně uzavřené, díky čemuž vzniká ucelený skladovací prostor.

Velkokapacitní sklad pro firmy a zemědělství

Se svou plochou 183 m² je GH20/750 vhodná zejména tam, kde běžné menší skladovací přístřešky již kapacitně nestačí. Délka 20 metrů umožňuje efektivně rozdělit vnitřní prostor na jednotlivé skladovací zóny a využít halu pro větší množství materiálu nebo několik kusů techniky.

• firemní a provozní sklady

• paletové zboží

• stavební materiál

• zemědělské stroje a technika

• zahradní a komunální technika

• pracovní stroje a vybavení

• vozidla odpovídajících rozměrů

• sezónní zásoby a vybavení

• dočasné nebo rozšiřující skladovací kapacity

Kompletní řešení připravené k montáži

Garlist GH20/750 je dodávána jako kompletní sestava potřebná pro vybudování samostatné plachtové skladovací haly. Součástí dodávky je ocelová konstrukce, PVC opláštění, rolovací vstup s mechanickým navijákem, napínací popruhy s ráčnovými mechanismy, základové patky, zemní kotevní vruty i spojovací materiál.

Zákazník tak získává ucelené řešení, které je po přípravě vhodného podkladu připraveno k sestavení a ukotvení.

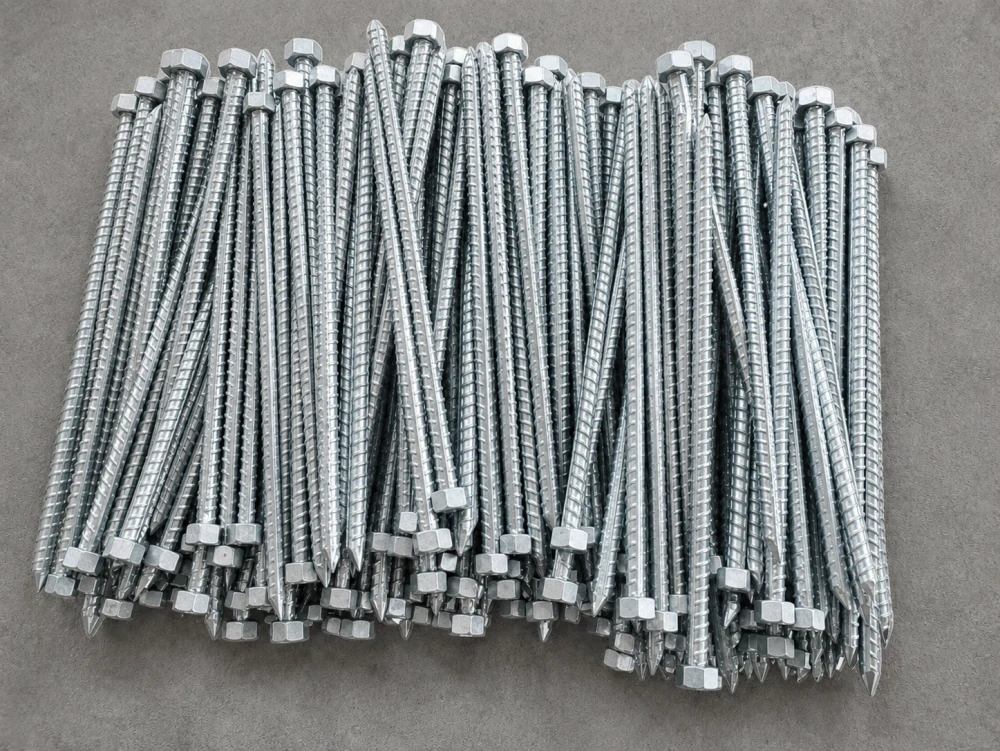

Zemní kotevní vruty již součástí balení

Součástí dodávky jsou zemní kotevní vruty určené pro upevnění základových patek do vhodného pevného zemního podkladu. Konstrukční sloupky jsou osazeny na kovových základových patkách s připravenými kotevními otvory.

Kotvení je důležitou součástí správné instalace haly a způsob upevnění je vždy nutné přizpůsobit konkrétnímu typu a stavu podkladu.

Svépomocná montáž bez nutnosti specializované firmy

Hala je navržena tak, aby bylo možné její sestavení provést svépomocí bez nutnosti objednání specializované montážní firmy. Jednotlivé díly konstrukce se postupně spojují do hlavních rámů, které se následně propojí podélnými výztuhami. Po sestavení a ukotvení nosné konstrukce se instaluje a vypne PVC opláštění.

Vzhledem k rozměrům této 20metrové varianty doporučujeme montáž provádět v týmu 3–5 osob. K sestavení postačuje běžné montážní vybavení; pro bezpečnou práci ve výšce je vhodný žebřík, pracovní plošina nebo menší lešení.

Instalaci konstrukce a zejména plachtového opláštění doporučujeme provádět za klidného počasí bez silného větru.

Obsah balení

• kompletní pozinkovaná ocelová konstrukce haly

• hlavní rámové prvky Ø 60 × 1,8 mm

• 5 podélných výztuh Ø 48 × 1,5 mm

• bílé PVC opláštění 750 g/m²

• přední rolovací vrata

• mechanický ruční naviják pro ovládání vrat

• popruhy a ráčnové mechanismy pro napnutí opláštění

• kovové základové patky

• zemní kotevní vruty

• spojovací a montážní materiál

Upozornění: kotevní prvky určené pro montáž do betonového podkladu nejsou součástí balení.

Technické parametry

• Značka: Garlist

• Model: GH20/750

• Typ: skladovací plachtová hala

• Typ střechy: sedlová

• Šířka: 9,15 m

• Délka: 20 m

• Celková výška: 4,5 m

• Celková plocha: 183 m²

• Výška svislé boční části: 2,4 m

• Šířka vstupu: 3,7 m

• Výška vstupu: 3,0 m

• Konstrukční výška v oblasti vstupu: 3,4 m

• Materiál opláštění: PVC

• Gramáž opláštění: 750 g/m²

• Barva opláštění: bílá

• Materiál konstrukce: pozinkovaná ocel

• Hlavní rámy: Ø 60 × 1,8 mm

• Podélné výztuhy: 5× Ø 48 × 1,5 mm

• Rozteč hlavních rámů: 2 m

• Vstup: přední rolovací vrata

• Ovládání vstupu: mechanický ruční naviják

• Zadní čelo: uzavřené

• Napnutí opláštění: popruhy s ráčnovým mechanismem

• Kotvení do země: zemní kotevní vruty součástí balení

• Kotvení do betonu: není součástí balení

• Doporučený počet osob pro montáž: 3–5

Proč zvolit Garlist GH20/750

• mimořádně velká krytá plocha 183 m²

• celková délka haly 20 metrů

• silné PVC opláštění 750 g/m²

• pevná pozinkovaná ocelová konstrukce

• hlavní rámy Ø 60 × 1,8 mm

• 5 podélných výztuh Ø 48 × 1,5 mm

• rozteč hlavních rámů 2 m

• praktická sedlová střecha

• celková výška 4,5 m

• rozsáhlý volný interiér bez středových sloupů

• velký vstup 3,7 × 3,0 m

• rolovací vrata ovládaná ručním navijákem

• ráčnový systém pro pevné vypnutí plachty

• zemní kotevní vruty již součástí balení

• možnost svépomocné montáže

• vhodná jako velkokapacitní firemní, provozní nebo zemědělský sklad
